芯材：鎳鋅
適合 30MHz-1GHz 輻射對應方案
兩個相同繞組的共模電感器通過并聯和串聯連接，可提供更多變體
工作溫度：-40℃~+125℃
點擊查看
電源系統
對稱數據線
電力電子
Part number 料號 | Impedance 阻抗@25MHz Z(Ω)±25% | Impedance 阻抗@100MHz Z(Ω)±25% | DCR 直流電阻 mΩ | Irms 溫升電流 A | 長度 mm | 寬度 mm | 高度 mm |
| PMD9630-520E | 34 | 52 | 2 | 19 | 8.9±0.4 | 5.6±0.4 | 3.2 |
| 標準品現貨： |  小批量現貨購買 | ||||||
備注： ①電感測試采用 Agilent 4286A 阻抗分析儀； 測試頻率 25MHz ②電感測試采用 Agilent 4286A 阻抗分析儀； 測試頻率 100MHz ③直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ④導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑤25°C 時的電氣規格 | |||||||

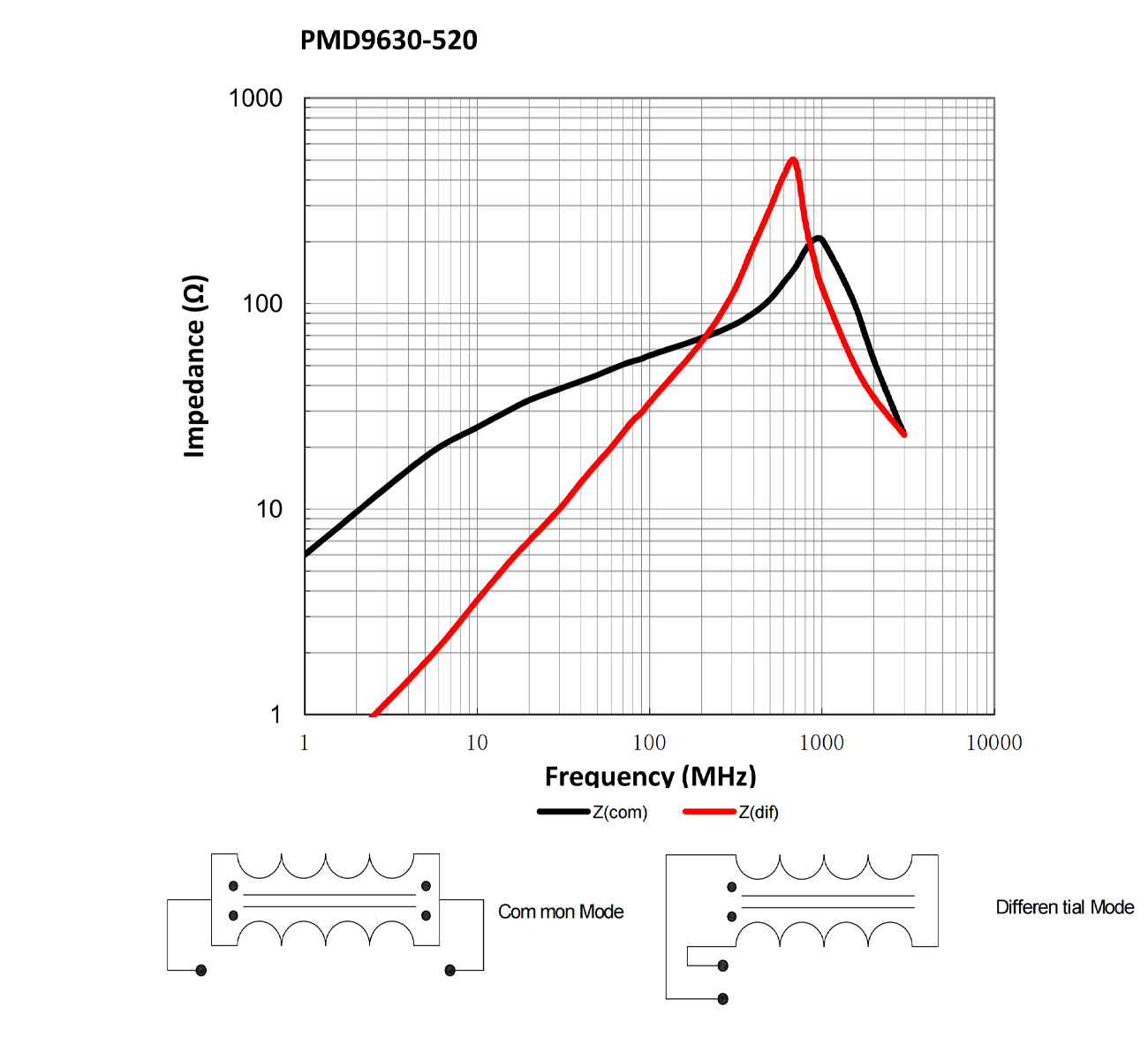

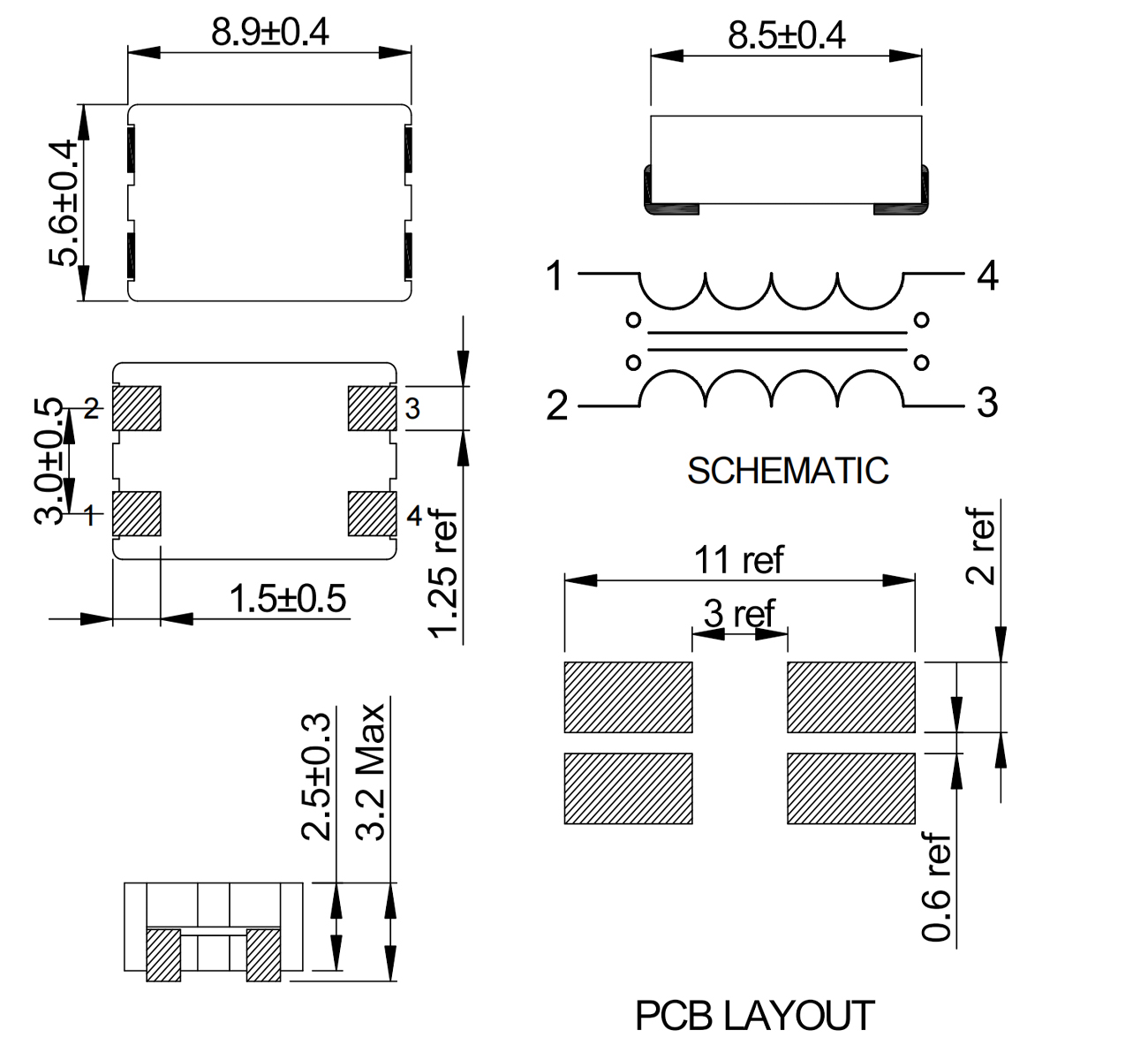

| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
