適用于數字功放扼流。如汽車音響， LCD 電視和 PDP 電視， 5.1 聲道家庭影院等
Part number 料號 | Inductance 電感量 μH | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | 長度 mm | 寬度 mm | 高度 mm |
| PD23B-103KL | 10 | 8.3 | 37.4 | 9.1 | 23.0±0.35 | 14.5±0.35 | 26.5 |
| PD23B-123KL | 12 | 8.3 | 32 | 9.1 | 23.0±0.35 | 14.5±0.35 | 26.5 |
| PD23B-153KL | 15 | 9.1 | 28.5 | 8.7 | 23.0±0.35 | 14.5±0.35 | 26.5 |
| PD23B-183KL | 18 | 8.3 | 21 | 9.1 | 23.0±0.35 | 14.5±0.35 | 26.5 |
| PD23B-223KL | 22 | 9.1 | 19 | 8.7 | 23.0±0.35 | 14.5±0.35 | 26.5 |
| 標準品現貨： |  小批量現貨購買 | ||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器；測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器；環境溫度 25°C ③ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ④ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑤ 25°C 時的電氣規格 | |||||||

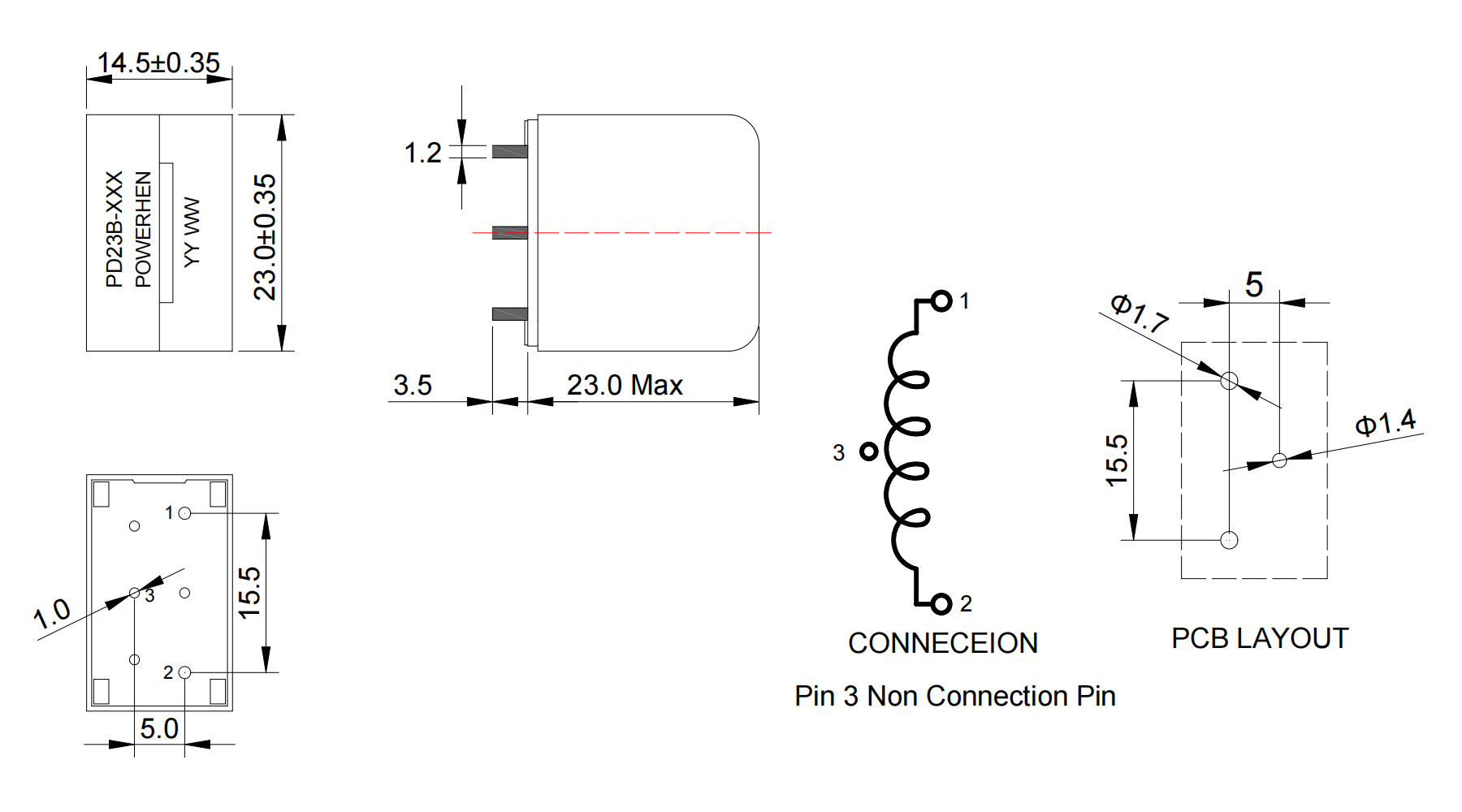

| 結構尺寸/Dimensions | |
 | |

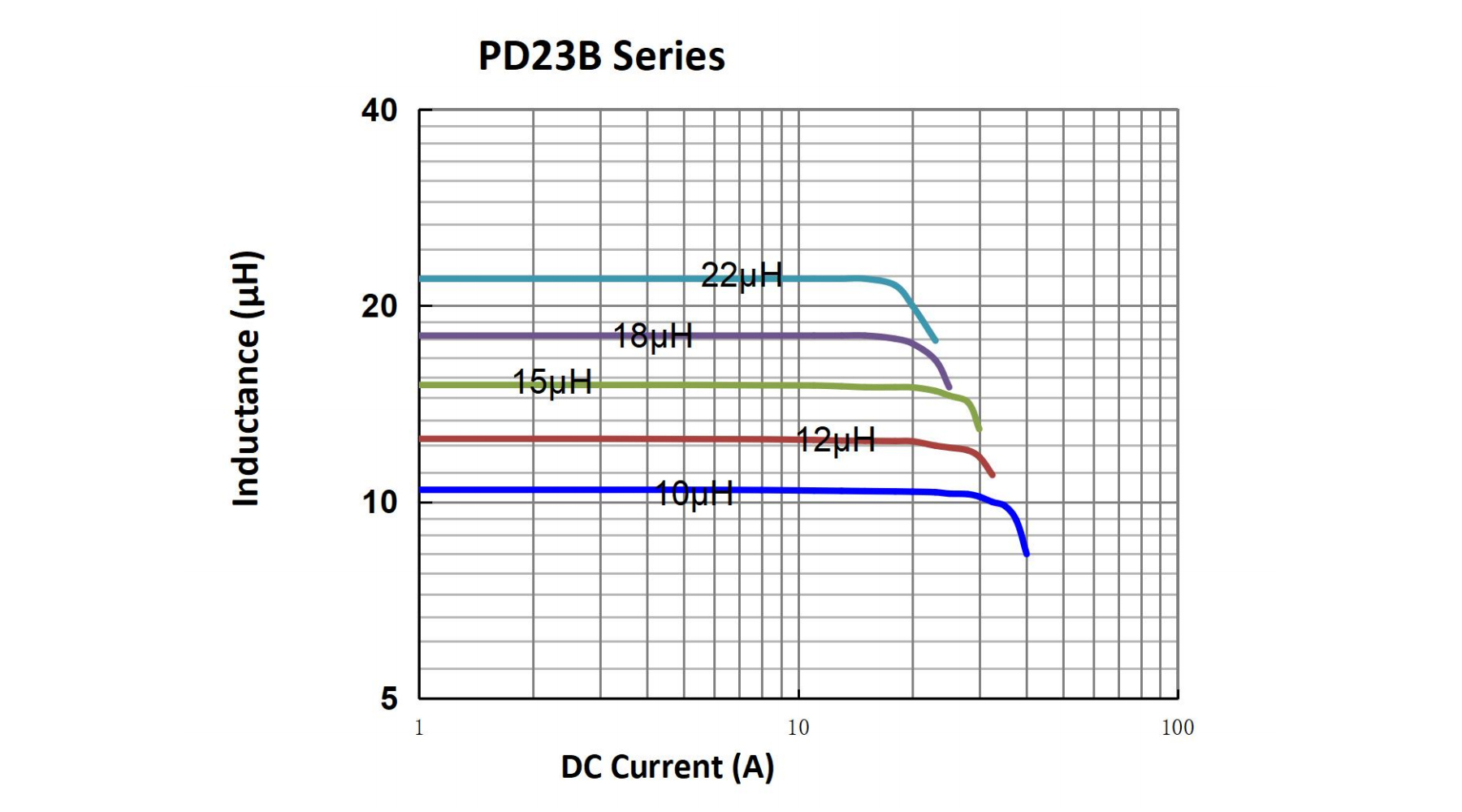

| 電氣特性曲線/Electrical Characteristic Curve | |
 |
